Автоматика для твердопаливних котлів Euroster 11WBZ

Автоматика для твердопаливних котлів Euroster 11WBZ

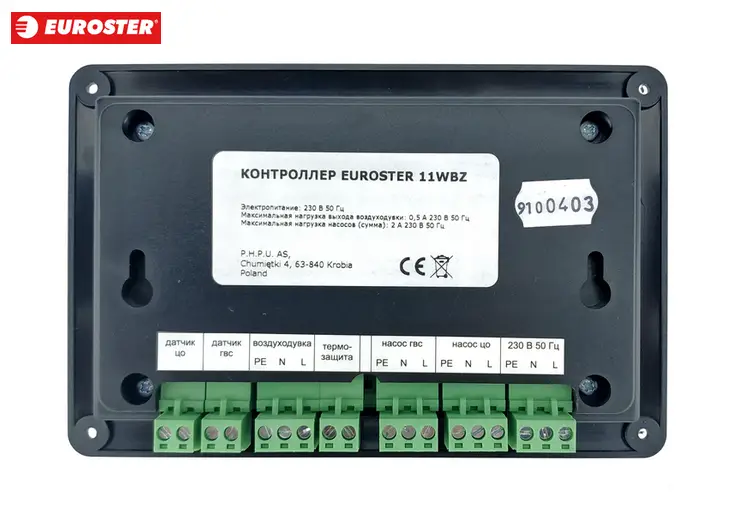

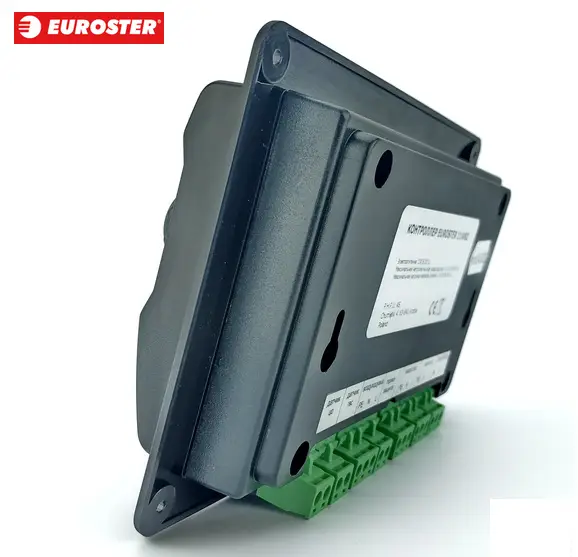

це сучасний мікропроцесорний контролер (монтаж в корпусі котла), призначений роботи з твердопаливними котлами опалення з припливною вентиляцією, в установках з бойлером системи гарячого водопостачання (ГВП). Контролер вимірює температуру котла і накопичувача ГВП. В залежності від температури котла і бака ГВП, регулює приплив повітря в топку котла і управляє роботою насосів контурів опалення та ГВП.

Користувач може коригувати наступні параметри:
1. Кінцева температура котла для роботи системи опалення.
2. Гістерезис роботи нагнітального вентилятора.
3. Мінімальна потужність нагнітального вентилятора.
4. Максимальна потужність нагнітального вентилятора.
5. Час продувки.
6. Час перерви між продуваннями.
7. Температура накопичувача ГВП.
8. Гістерезис насоса накопичувача ГВП.
9. Різниця температури котла і накопичувача ГВП.
10. Пріоритет нагріву ГВП.
11. Робоча температура циркуляційного насоса центрального опалення.
12. Гістерезис насоса центрального опалення.
13. Коригування показань температури – датчик системи опалення.
14.Коригування показань температури – датчик ГВП.
15.Температура погашення котла.
16.Робота / Тест вентилятора.
17.Робота / Тест насоса ГВП.
18.Робота / Тест циркуляційного насоса системи опалення.

Температура котла утримується шляхом регулювання кількості подаваного повітря і шляхом управління роботою насосів. В режимі розпалювання, коли температура низька і може настати запотівання котла, нагнітальний вентилятор працює з повною потужністю, а обидва насоса вимикаються. Завдяки тому час розпалювання скорочено до мінімуму. Якщо температура котла близька до встановленої температури у діапазоні гістерезису, контролер плавно регулює приплив повітря. Діапазон регулювання потужності нагнітального вентилятора обмежений двома установками: мінімальна потужність і максимальна потужність. Перевищення температури котла викликає перехід у режим роботи з продуваннями. У цьому режимі вентилятор запускається тільки з метою видалення газів з топки, що виникли в результаті згоряння. Параметри продування повинні бути визначені так, щоб температура котла знизилася до значення, при якому повітродувка працює з лінійною регуляцією обертань. Якщо температура котла перевищить температуру (90°C), проводиться повне вимикання повітродувки. Зниження температури котла нижче установки погашення котла викликає вимикання вентилятора. Насоси працюють далі, згідно установок. Циркуляційний насос системи опалення та системи ГВП включається/вимикається при різниці температур гістерезису.

Пріоритет нагріву ГВП включення пріоритету викликає прискорення нагрівання холодного накопичувача ГВП, за рахунок вимикання насоса системи опалення та підвищення заданої температури котла. Після нагрівання накопичувача контролер повертається до нормальної роботи. Якщо пріоритет вимкнений, насос ГВП включається, коли температура бака ГВП низька, а температура котла відповідно висока.

Euroster 11WBZ забезпечений системою АНТИСТОП, запобігає процес заїдання ротора невикористаного насоса. Після опалювального сезону контролер автоматично кожні 14 днів включає і приводить в пуск насоси на 30 секунд. Щоб система діяла після опалювального сезону, контролер повинен залишатися включеним.

У разі перевищення тривожної температури (90°C) на датчику котла, відбувається вимикання нагнітального вентилятора до моменту зниження температури котла до 60°C.
Функція захисту проти замерзання стає активною, коли температура датчика впаде до -4°C, при цьому включається циркуляційний насос системи опалення.

Инструкция к регулятору температуры Euroster 11WBZ
