Автоматика для твердопаливних котлів KG Elektronik SP-30 PID

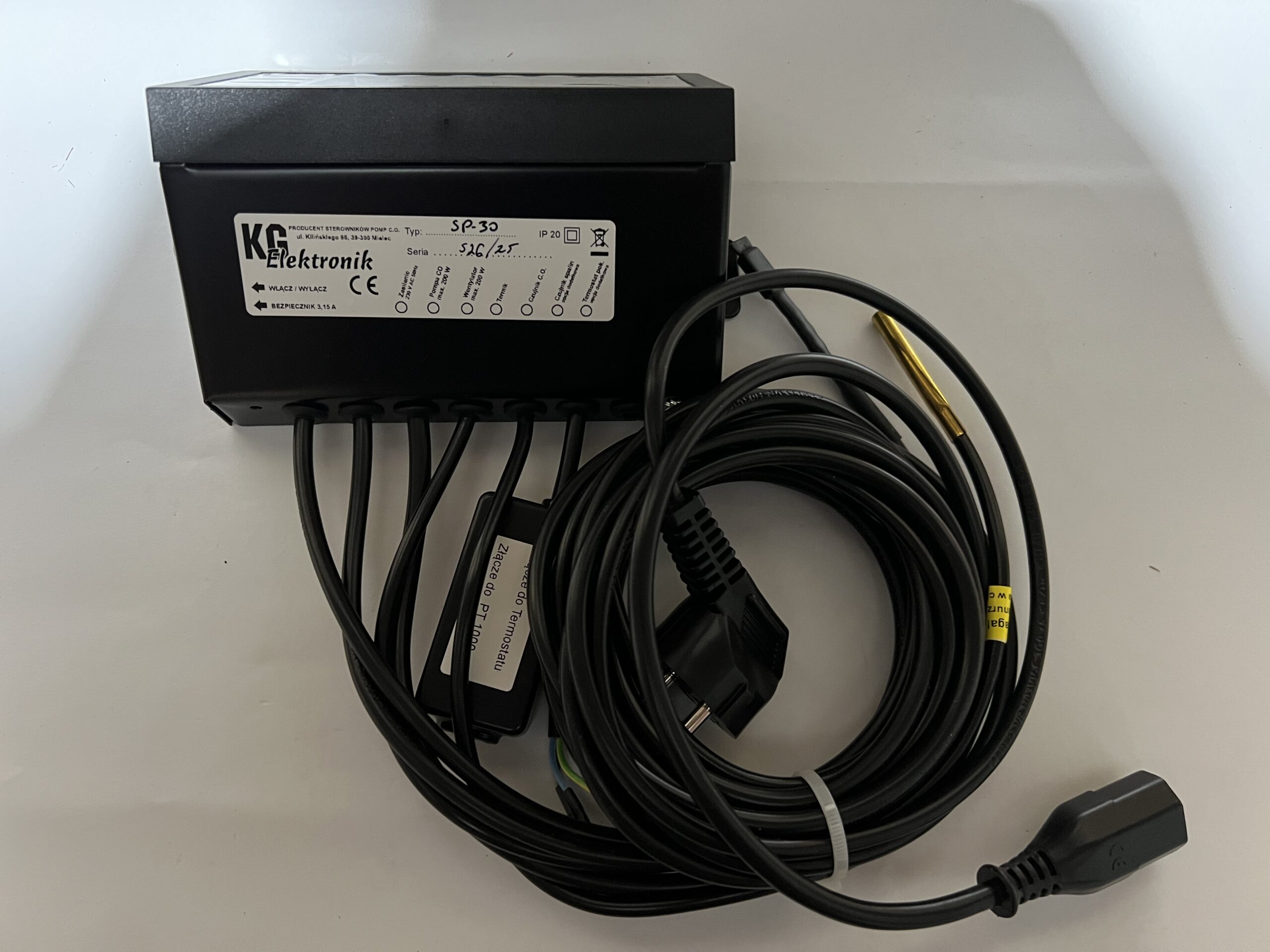

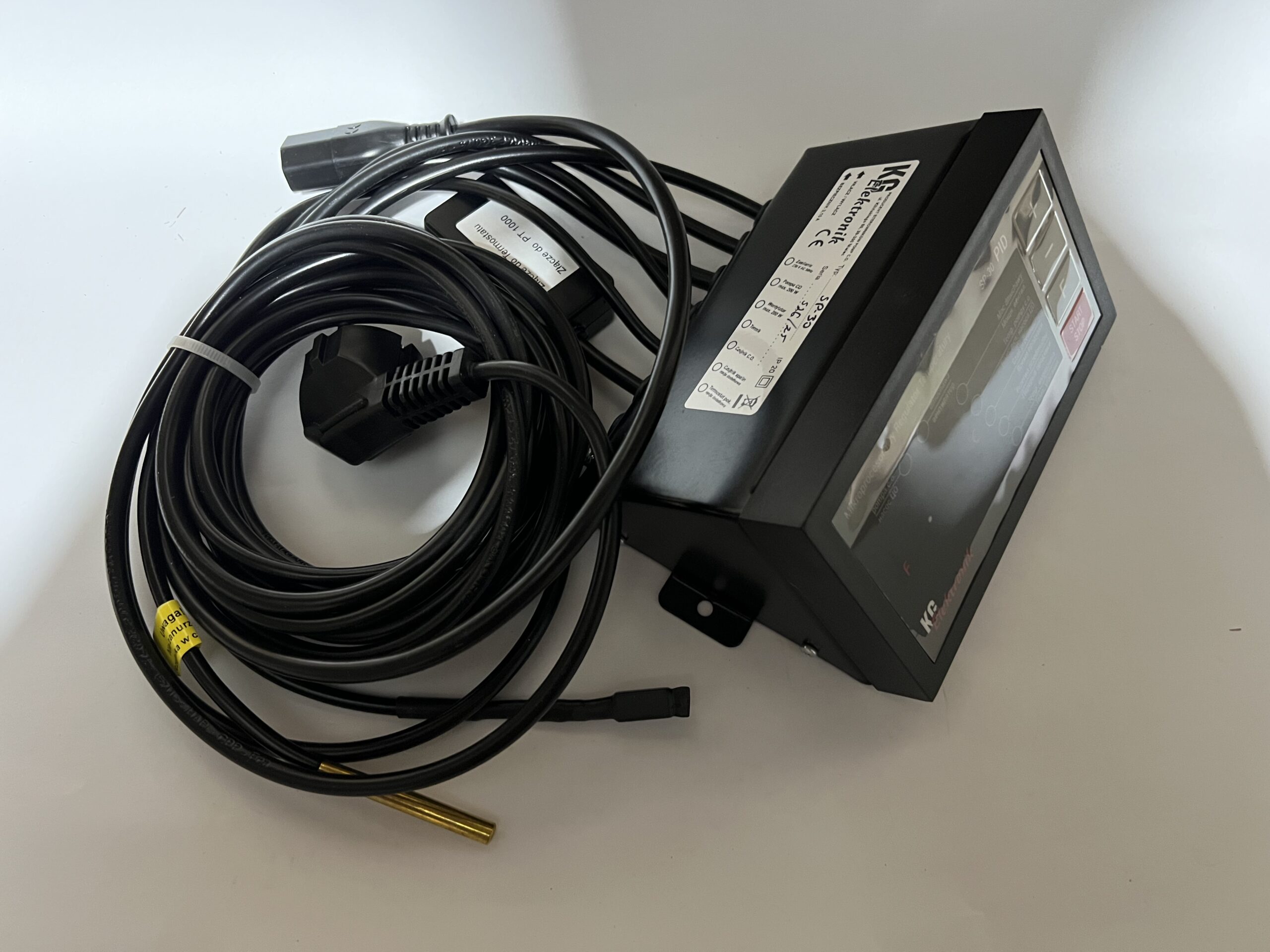

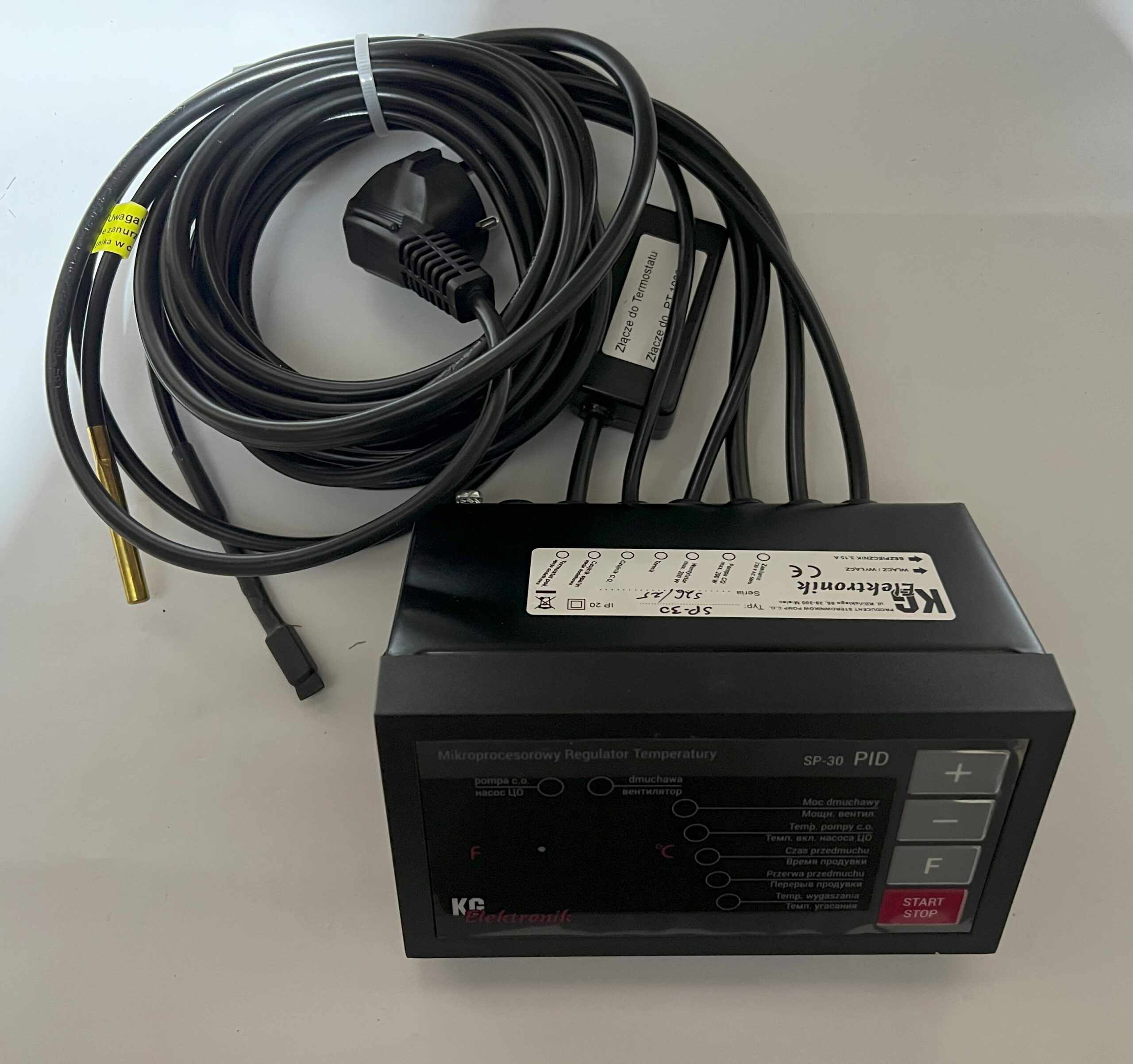

Автоматика KG Elektronik SP-30 PID

– це інтелектуальний, простий у використанні, інноваційний за характеристиками контролер для якісного спалювання дров, вугілля, торфу та відходів деревообробки.

Контролює роботу:

• вентилятора надування повітря в камеру згоряння
• циркуляційного насоса опалювального контуру.
• є можливість підключення кімнатного термостата.
• є можливість підключення датчика температури димових газів PT-1000.

Використання нового алгоритму роботи автоматики Smart Control дозволяє найкращим способом забезпечити оптимальні процеси горіння/тління для отримання максимального ККД котла.

Користувач має на вибір 2 види роботи вентилятора:

CS – автоматична плавна модуляція вентилятора;

STD – потужність вентилятора встановлюється користувачем у меню.

В опції CS автоматика сама автоматично зменшує роботу вентилятора при зростанні температури котла. Це захищає котел від температурних “ударів”.

При підключенні датчика димових газів PT-1000 (не входить в комплект) автоматика буде автоматично контролювати температуру виведених відпрацьованих газів, які виходять в димохід.

При температурі на виході з котла понад 150 градусів °C потужність вентилятора модульовано зменшується і навпаки. Також панель LED блимає в залежності від потужності роботи вентилятора.

Зменшення потужності роботи вентилятора при зростанні температури мінімізує втрату тепла в котлі і системі, і сприяє економії палива до 20%.

Можливості:

• Якісний надійний дисплей LCD.
• Установка часу продувки і часу перерви між продуваннями котла.
• Захист від закипання і перегріву котла. Висновок окремого термостата.
• Модуляція обертів вентилятора.
• Можливість підключення кімнатного термостата/програматора.
• Можливість підключення датчика температури димових газів.
• Функція АНТИСТОП і АНТИЗАМЕРЗАННЯ.
• Звуковий сигнал тривоги.

Характеристики:

• Країна виробник:Польща
• Функції:Управління вентилятором, насосом ЦО
• Температура котла 25-90 °С
• Температура включення насоса ЦО 20-80 °С
• Температура згасання 20-75 °С
• Діапазон вимірюваних температур 0…99 °С
• Термостійкість датчика -10…+120 °С
• Температура навколишнього середовища -10…+50 °С
• Час розпалу: 15 хв .- 1 година.30 хв.
• Час продувки 0-90 сек.
• Перерва продувки 1-15 хв
• Допустиме навантаження виходу циркуляційного насоса 200 Вт
• Допустиме навантаження виходу вентилятора 200 Вт
• Споживана потужність 2 Вт
• Довжина кабелю підключення живлення 220 В: 155 см
• Довжина кабелю підключення вентилятора: 165 см
• Довжина кабелю підключення насоса ЦО: 155 см
• Довжина кабелю підключення вентилятора 1,8 м
• Довжина кабелю датчика температури: 100 см;
• Довжина кабелю датчика безпеки (битермик): 110 см.
• Датчик температури опалення мідний : довжина 50 мм, діаметр 6 мм

!!! Зверніть увагу на те, що датчик температури димових газів не входить в комплект. Його можна придбати окремо.

Інструкція до контролера KG Elektronik SP-30 PID.
