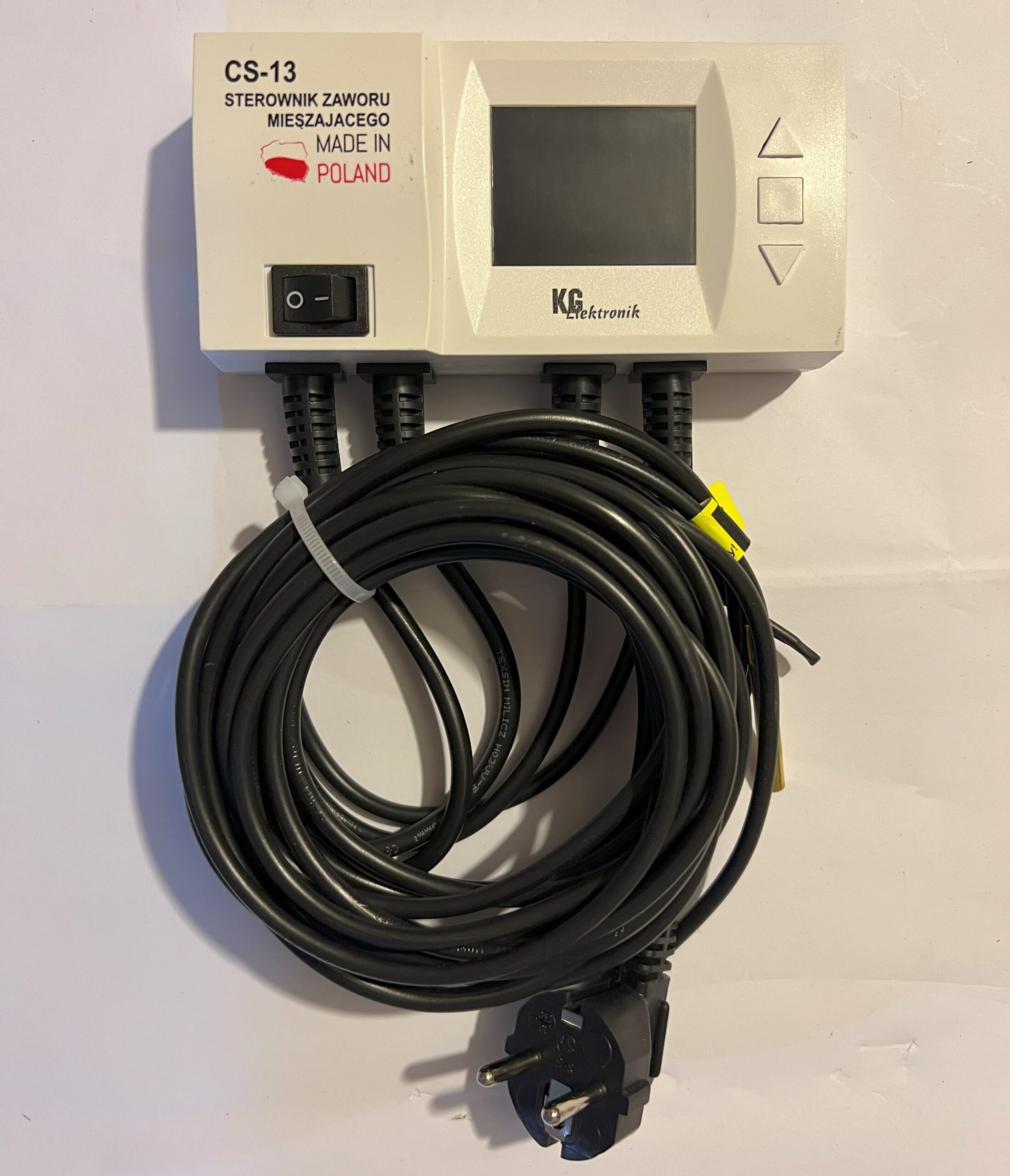

Автоматика для змішувальних клапанів KG Elektronik CS-13

Контролер для змішувальних клапанів KG Elektronik CS 13

призначений для управління триходового клапана. Прилад закриває і відкриває клапан в інтервалі гістерезису становить 10 °С.

Приклад роботи контролера:

Налаштування температури повернення на 60 °С призводить до відкриття та закриття клапана в інтервалі гістерезису становить 10 °С. Це означає, що якщо датчик, встановлений на повернення досягне температури 65 °С, клапан буде повністю закритий, a при температурі 50 °С – буде повністю відкритий. Якщо буде досягнута, встановлена користувачем на контролері, температура 60 °С – клапан буде відкрито наполовину. Прилад управляє клапаном як кроковим двигуном – в залежності від температури повернення поступово відкриває або закриває клапан.

Також контролер має звукову сигналізацію, яка подасть сигнал у разі занадто високої температури в котлі (90 °С).

Інструкція до термостату KG Elektronic CS-13
