Автоматика для твердотопливных котлов Euroster 11W

Euroster 11W

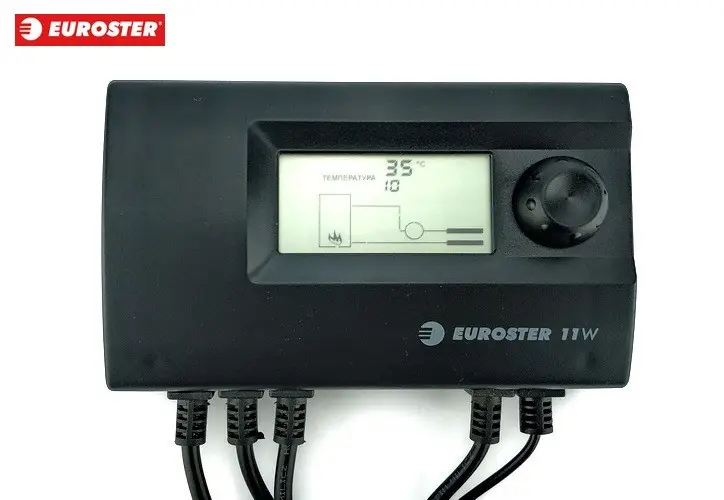

Это современный микропроцессорный контроллер, предназначенный для управления работой твердотопливного котла и нагнетательного вентилятора. Контроллер измеряет температуру воды в котле и, в зависимости от температуры, регулирует приток воздуха в топку котла и управляет работой циркуляционного насоса.

Пользователь может корректировать следующие параметры:

1. Конечная температура котла.

2. Гистерезис работы нагнетательного вентилятора.

3. Минимальная мощность нагнетательного вентилятора.

4. Максимальная мощность нагнетательного вентилятора.

5. Время продувки.

6. Время перерыва между продуваниями.

7. Температура включения насоса отопительной системы.

8. Гистерезис насоса системы отопления.

9. Корректировка показаний температуры.
10.Температура погашения котла.

11. Работа / Тест нагнетательного вентилятора.
12.Работа / Тест насоса.

Температура котла удерживается путем регулирования количества подаваемого воздуха и управления работой циркуляционного насоса системы отопления. В режиме разжигания, когда температура низкая и может наступить запотевание котла, воздуходувка работает с полной мощностью. Благодаря тому время разжигания сокращено до минимума. Если температура котла близка к установленной температуре в диапазоне гистерезиса, контроллер плавно регулирует приток воздуха. Диапазон регулировки мощности нагнетательного вентилятора ограничен двумя установками: минимальная мощность и максимальная мощность. Превышение температуры котла вызывает переход к работе с вентилятором. В этом режиме нагнетательный вентилятор запускается только для удаления газов из топки, возникших в результате сгорания.

Параметры продувки должны быть определены так, чтобы температура котла снизилась до значения, при котором вентилятор работает с линейной регуляцией вращений. Если температура котла превысит тревожную температуру (90°C), производится полное выключение вентилятора. Снижение температуры котла ниже установки: температура погашения вызывает отключение воздуходувки. Насос системы отопления работает дальше, согласно установкам. Циркуляционный насос системы отопления включается/выключается при разности температур гистерезиса.

Euroster 11W обеспеченный системой АНТИСТОП, предотвращает процесс заедания ротора неиспользованного насоса. После отопительного сезона контроллер автоматически каждые 14 дней включает и приводит в запуск насос на 30 секунд. Чтобы система действовала после отопительного сезона, контроллер должен оставаться включенным.

В случае превышения тревожной температуры (90°C) на датчике котла происходит отключение нагнетательного вентилятора до снижения температуры котловой воды до 60°C.
Функция защиты от замерзания становится активной, когда температура датчика упадет до -4°C, при этом включается циркуляционный насос системы отопления.
