Автоматика KG Elektronik SP-04 для циркуляционного насоса ГВС, бойлера, теплых полов

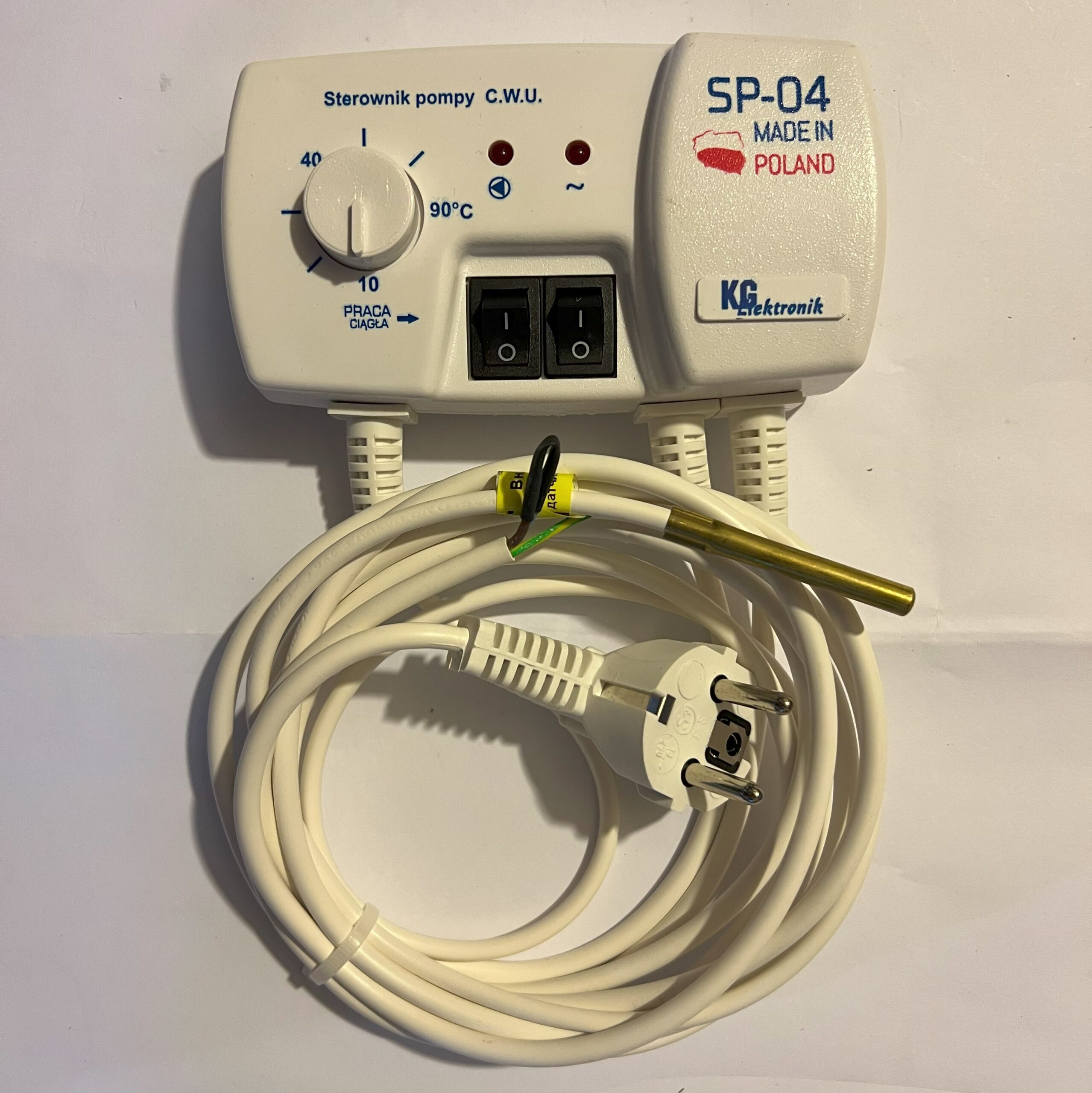

Электронный терморегуляторKG Elektronik SP-04

Предназначен для управления циркуляционным насосом в системе горячего водоснабжения.

Терморегулятор SP-04, производит постоянные измерения температуры воды и на основе показаний термодатчика автоматически включает и выключает насос, что позволяет поддерживать установленную на терморегуляторе температуру воды в бойлере, избежать ненужную работу насоса и потери прогрева системы. Как следствие, получать необходимую температуру, экономить электроэнергию (до 60%), увеличить срок службы насоса. Задачей регулятора является отключение насоса, если температура превысит заданное значение, а также включение его, если вода в системе остынет.

Температура выключения насоса регулируется с помощью потенциометра (в пределах от 10°С до 90°С). Включение и выключение насоса происходит с задержкой около 30 секунд. Это предотвращает постоянное переключение насоса при быстром изменении температуры.

Принцип работы автоматики с циркуляционным насосом для различных отопительных контуров (температура условная, гистерезис условный):

Регулятор, кроме потенциометра, имеет два переключателя:

Первый из них служит для включения регулятора (светение красного светодиода).

Второе предназначение для ручного включения насоса (светение зеленого светодиода). Кроме того, зеленый светодиод также сигнализирует о работе насоса в режиме автоматического управления насосом.

Инструкция к термостату KG Elektronic SP-04
