Котел газовый Protherm Lynx (Рысь) 24 турбо

Бесплатная доставка по Украине!

Двухконтурный турбированный настенный газовый котел Protherm Lynx (Рысь) 24

Несмотря на невысокую стоимость котел оборудован всеми современными опциями, позволяющими достигать КПД 93% при относительно низком расходе топлива.

Инструкция по монтажу и эксплуатации

Настенный газовый котел Протерм «Рысь»:

— раздельные теплообменники системы отопления и нагрева горячей воды (ГВС);

модельный ряд — с естественным и принудительным отводом продуктов сгорания;

представлены в двух мощностях 24 кВт и 28 кВт.

ОПИСАНИЕ

Настенный газовый отопительный котел с возможностью приготовления горячей воды.

Принудительный отвод продуктов сгорания в коаксиальный дымоход — закрытая камера сгорания.

Встроенный блок электронного управления обеспечивает электронный розжиг горелки и контроль горения, а также непрерывную модуляцию горелки.

Тряпенчатый циркуляционный насос, трехходовой клапан с электроприводом, расширительный бак емкостью 7 литров, автоматический воздушный клапан, предохранительный клапан, кран подкормки.

Горелка из хром-никелевого сплава.

КПД – 93%.

Информационный экран.

Независимая регулировка отопительных контуров и горячей воды.

Возможность настройки на частичную отопительную мощность.

Использование низкотемпературных систем отопления.

Возможность подключения беспроводного комнатного радиотермостата.

ФУНКЦИИ

Приготовление ГВС в пластинчатом теплообменнике, температура горячей воды контролируется датчиком NTC на выходе из вторичного теплообменника.

Выбор режима эксплуатации – комфортный или экономичный.

Автодиагностика – настройка параметров, история ошибок, информационные коды состояния.

Защита от замерзания (при падении температуры на датчике NTC ниже 5°С).

Защита от перегрева (датчиком NTC подачи – 98°С, предельным термостатом – 130°С).

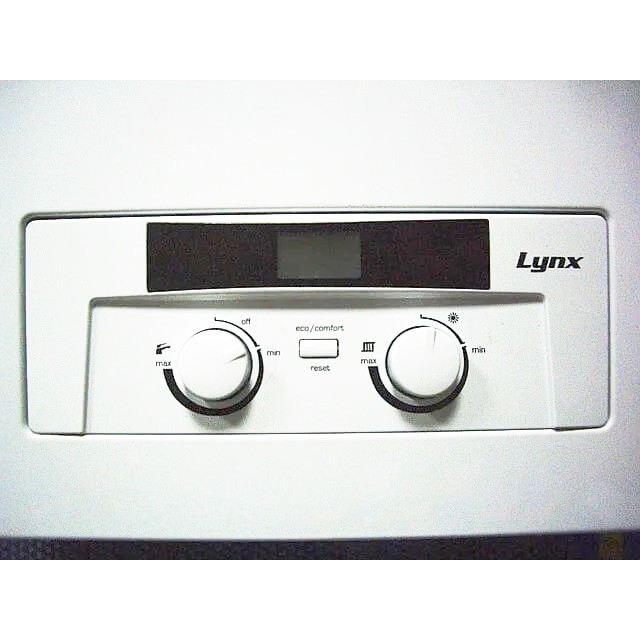

Установка температуры ОВ и ГВС регуляторами на панели управления.

Контролирует давление в системе отопления (защита от снижения — до 0,3 бар и повышение — 2,7 бар).

Защита от затухания пламени.

Защита от отсутствия тяги.

Защита от нарушения циркуляции воды.

Функция «Горячий старт».

УСТРОЙСТВО

Технические характеристики

Напряжение — 230 В

Монтаж – настенный

Тип — двухконтурный (отопление и ГВС)

Площадь отопления – 190 м²

Полезная мощность – 25,3 кВт

Минимальная мощность – 10,5 кВт

Мощность — 98 Вт

Максимальная температура отопления – 85 °С

Максимальное давление в отопительном контуре – 3 бар.

Максимальное давление в контуре ГВС — 8 бар

Минимальная температура ГВС — 30 °С

Максимальная температура ГВС — 64 °С

Производительность (ΔT ~30 °C) — 10,7 л / мин.

Летний режим работы

Шина управления — eBus

КПД — 93%

Камера сгорания – закрытая (турбированный)

Диаметр дымохода – 60/100 мм (80/80 для раздельного)

Номинальное давление газа на входе – 20 мбарр.

Максимальный расход газа – 2.67 м³/год

Объем расширительного бака — 7 литров

Давление в расширительном баке — 1 бар

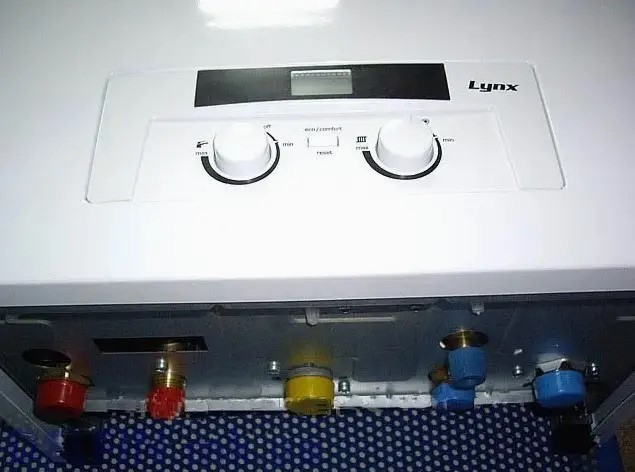

Подача воды в систему — 1/2″

Подача ГВС — 1/2″

Подача газа -1/2″

Вход в систему отопления — 3/4″

Поворот системы отопления — 3/4″

Габаритные размеры — х ш х г — 720 x 410 x 280 мм

Вес – 30,5 кг

Дата дополнения к E-KATALOG – август 2012 г.

Гарантия: 12 месяцев

Производство: Protherm, Словакия
