Вентилятор нагнетательный KG Elektronik DPS-120 (200 м³/час, 50 ​​Вт)

Вентилятор нагнетательный KG Elektronik DPS-120 (200 м³/час, 50 ​​Вт)

Техническая документация

Вентиляторы DPS-120 предназначены для нагнетания воздуха в топке котлов центрального отопления. Могут использоваться для общей вентиляции помещений и технологических устройств. Допустима температура окружающей среды при работе вентилятора от 0 до 40 градусов.

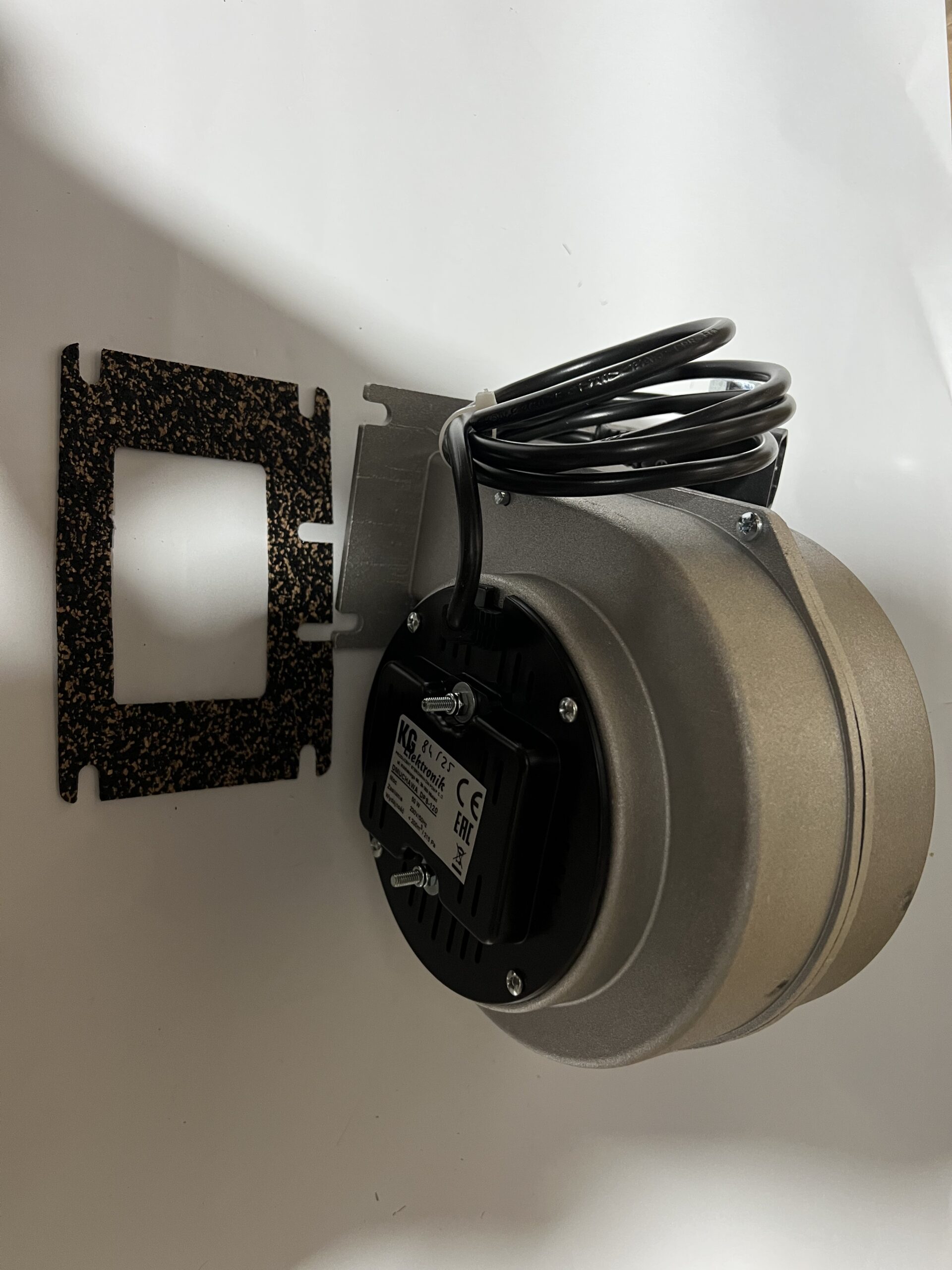

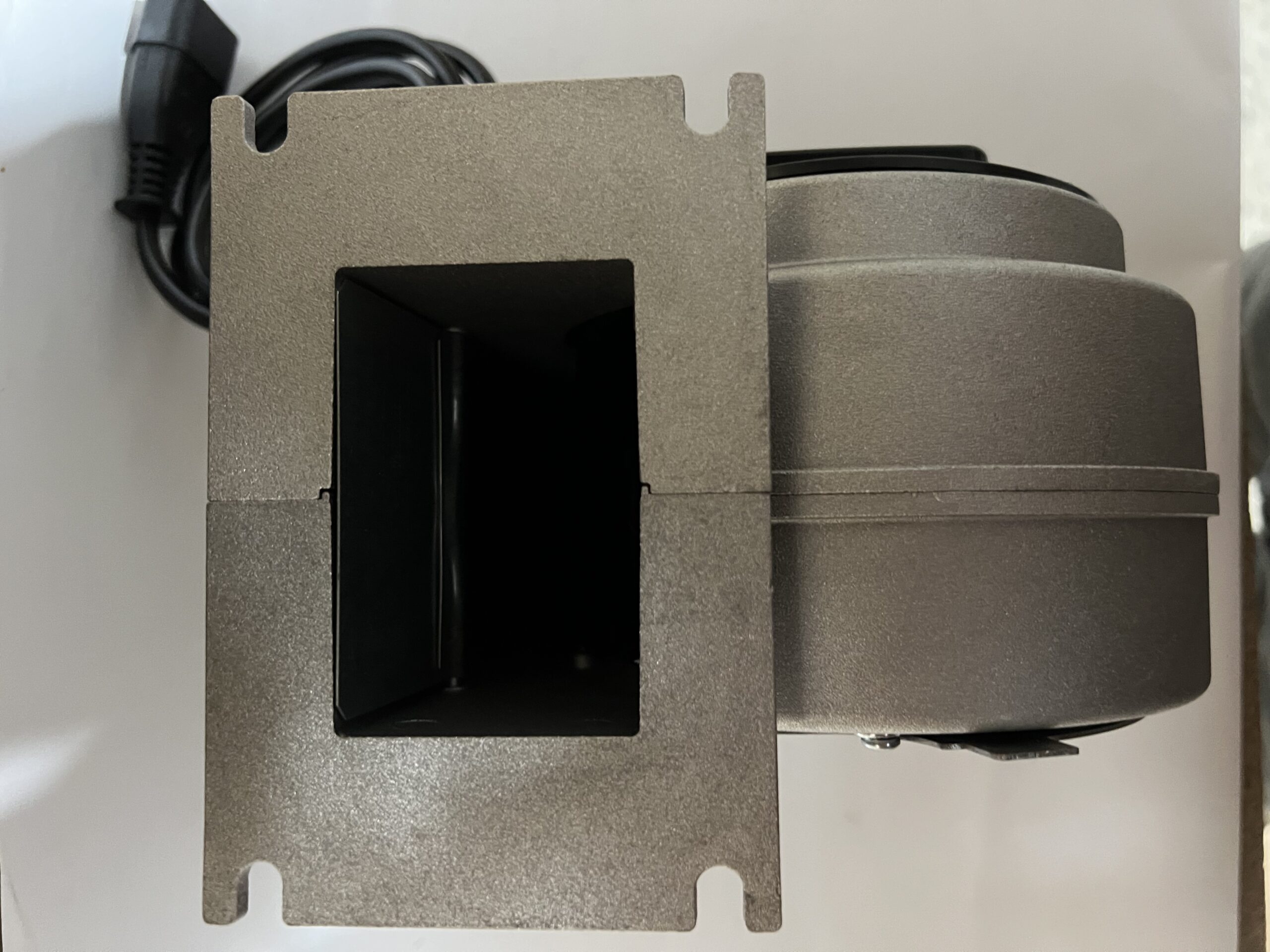

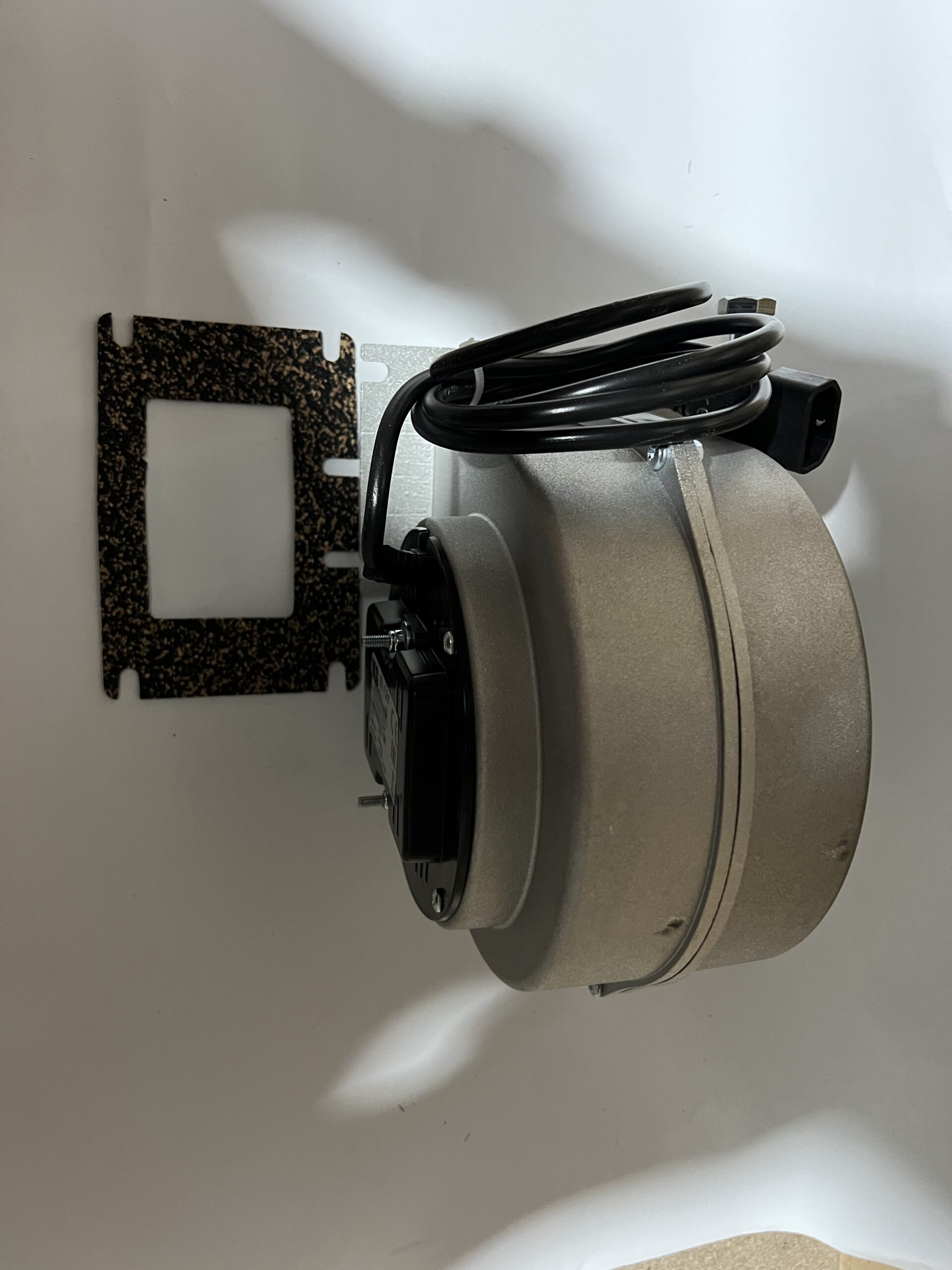

Вентилятор DPS-120 состоит из двух частей алюминиевого корпуса, к которому прикреплен асинхронный двигатель. Входное отверстие закрыто сеткой. Выходное отверстие оканчивается фланцем с монтажными отверстиями.

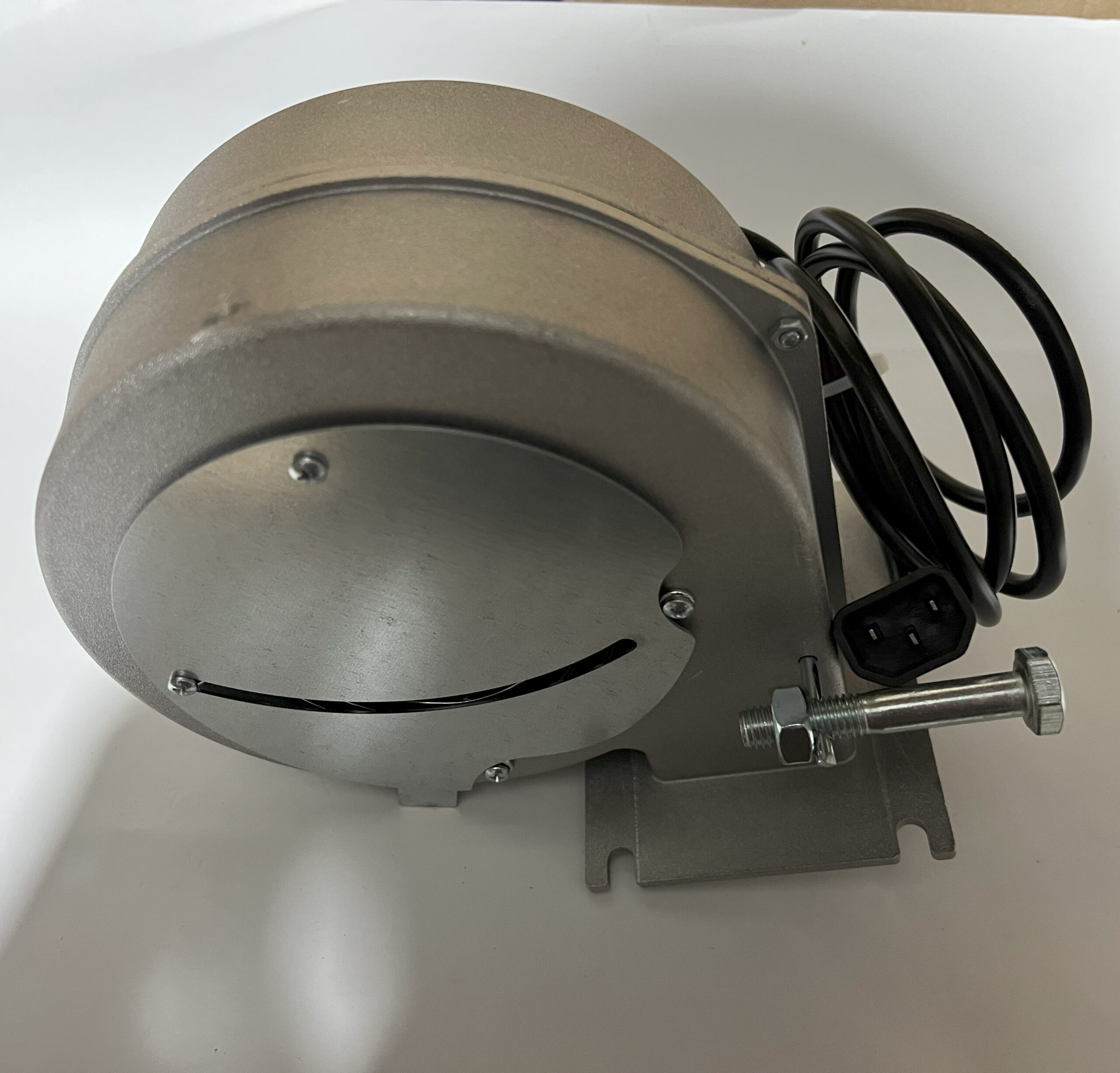

Он также имеет металлическую заслонку на выходе воздуха, блокирующую возврат отработавших газов из печи центрального отопления, когда вентилятор не работает.

Благодаря компактному корпусу, вентилятор можно монтировать непосредственно на приточном канале с помощью соединительного фланца с винтами М5 или М6.

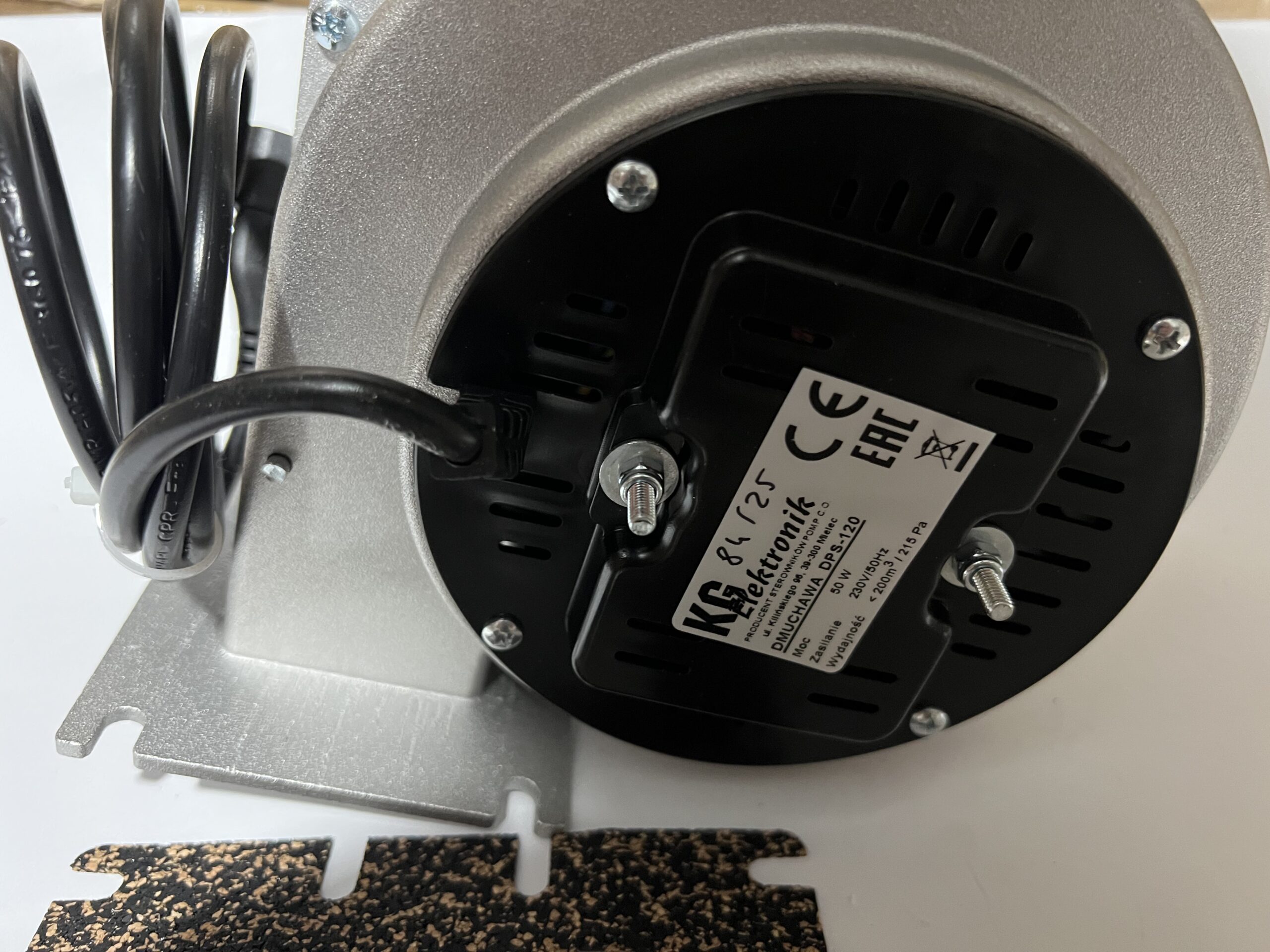

После установки не должно быть доступа к вращающейся части вентилятора. Привод вентилятора однофазный, асинхронный двигатель типа К20/84. Соединительный кабель должен иметь сечение 3 x 0,75 кв. мм.
Подключение к сети следует доверить квалифицированному электрику, имеющему действительную квалификацию.
Для обеспечения бесперебойной работы в течение гарантийного срока раз в год необходимо проверять состояние подшипников, состояние электромонтажа и чистить лопасти рабочего колеса и сетку вентилятора.
Электромонтаж должен производиться в соответствии с действующими нормами и правилами безопасности.
Вентилятор не предназначен для работы в атмосфере пыли, паров, агрессивных и взрывоопасных газов.
Любые работы с вентилятором можно производить только при отключенной электросети квалифицированными работниками.
ВНИМАНИЕ! Вентилятор должен быть установлен таким образом, чтобы сделать невозможным доступ к вращающейся части.

Технические характеристики

Мощность – 50 Вт

Электропитание – 230/50 Гц +/- 10%

Тип конструкции вентилятора – радиальный (центробежный)

Тип двигателя – асинхронный

Материал корпуса – алюминий

Материал крыльчатки – пластик

Максимальная производительность – 200 куб. м/год.

Максимальное давление – 210 Па
